PC・ミュージックサーバーにSFPポートという新たな選択肢
OPT USB Bridge

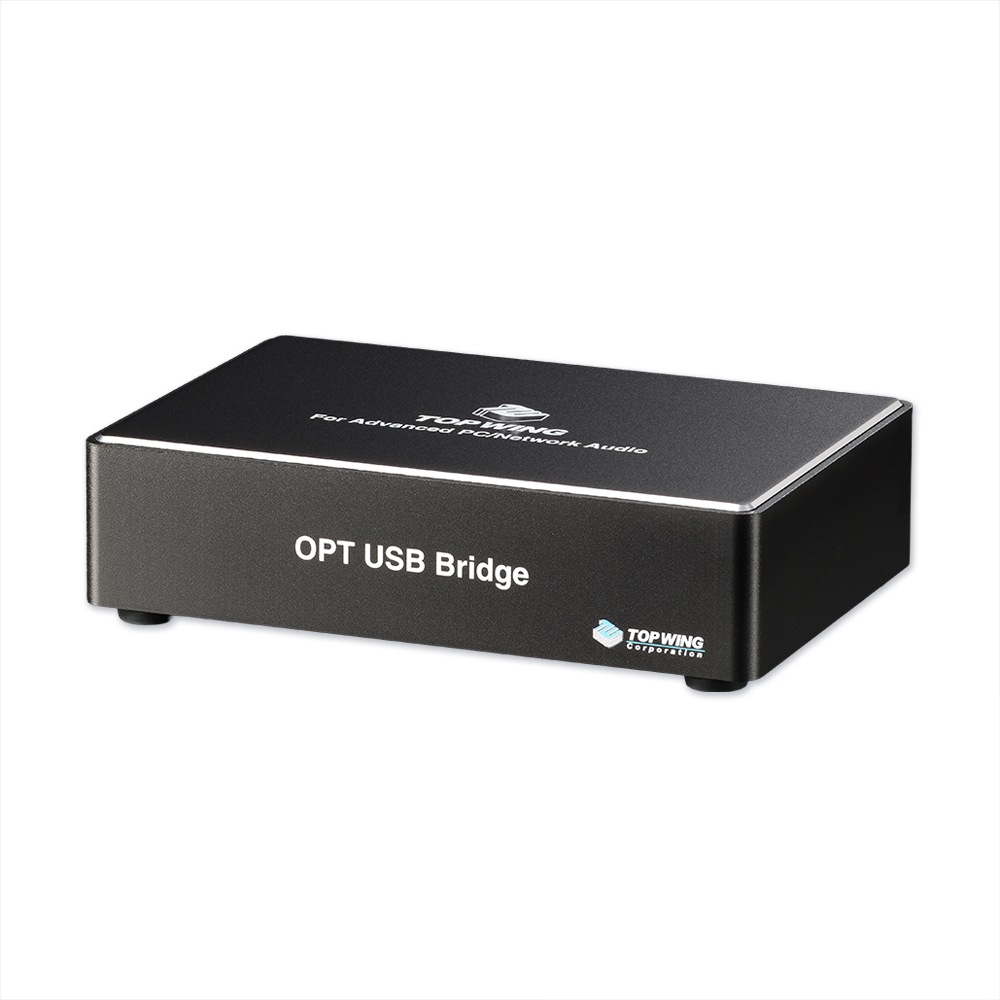

TOP WING OPT USB Bridgeは、PCやミュージックサーバーにSFPポートを追加する、USB接続タイプのネットワーク拡張デバイスです。オプティカル・アイソレーションの普及により、SFPポートの重要性が増してきています。一見、LANポートがあるならメディアコンバーターを用いれば、SFPポートを増設できるように思えますが、複数のLAN信号変換、パルストランスの挿入が発生してしまいます。USBを利用することで、ダイレクトにSFPポートを増設できるのです。USBを搭載したPCやミュージックサーバーとともにOPT USB Bridgeを用いることで、一段上のオプティカル・アイソレーションが実現できます。主な特徴は以下の通りです。

• ・SFPモジュールへの電源レーンの強化
• ・複層基板により耐ノイズ性能の強化
• ・MEMSクロックの搭載による高耐振動性能の実現

特徴

USB-SFPアダプターが本来の“絶縁”機能を十分に発揮するためには、SFPモジュールへの安定した電源供給と、USB信号とSFP信号との高精度な変換の両方が求められます。

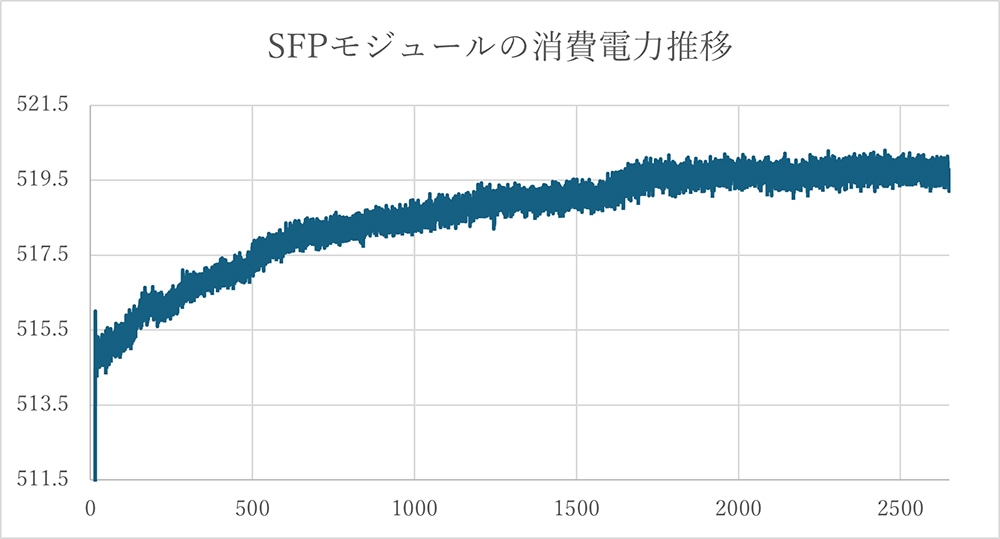

SFPモジュールは、一見小型デバイスで電力消費が小さいように思えますが、実際には500mWからものによっては1000mWの電力消費があります。加えて、レーザーを扱う性質上、自身の発熱によってレーザー素子の電力消費量が上昇し、しかも変動するというオーディオ的に考えると対策が必要なデバイスであるのです。

OPT USB Bridgeは、このSFPモジュールの特性に着目し、SFPモジュールが正確に動作できるよう電源レーンを強化しました。DC電源とSFPポートを近接させ、また、複層基板を採用し、SFPポート電源供給専用の回路層を用意しました。DC電源は経路長によるインピーダンスの影響を最小限に抑え、SFPモジュールへダイレクトに供給されます。

また、複層基板には、耐ノイズ性能の向上という効果があります。SFPモジュールによって配線経路上のノイズは遮断できても、その後のUSBへの変換過程でノイズが混入してしまっては、アイソレーションの効果は十分に発揮されません。

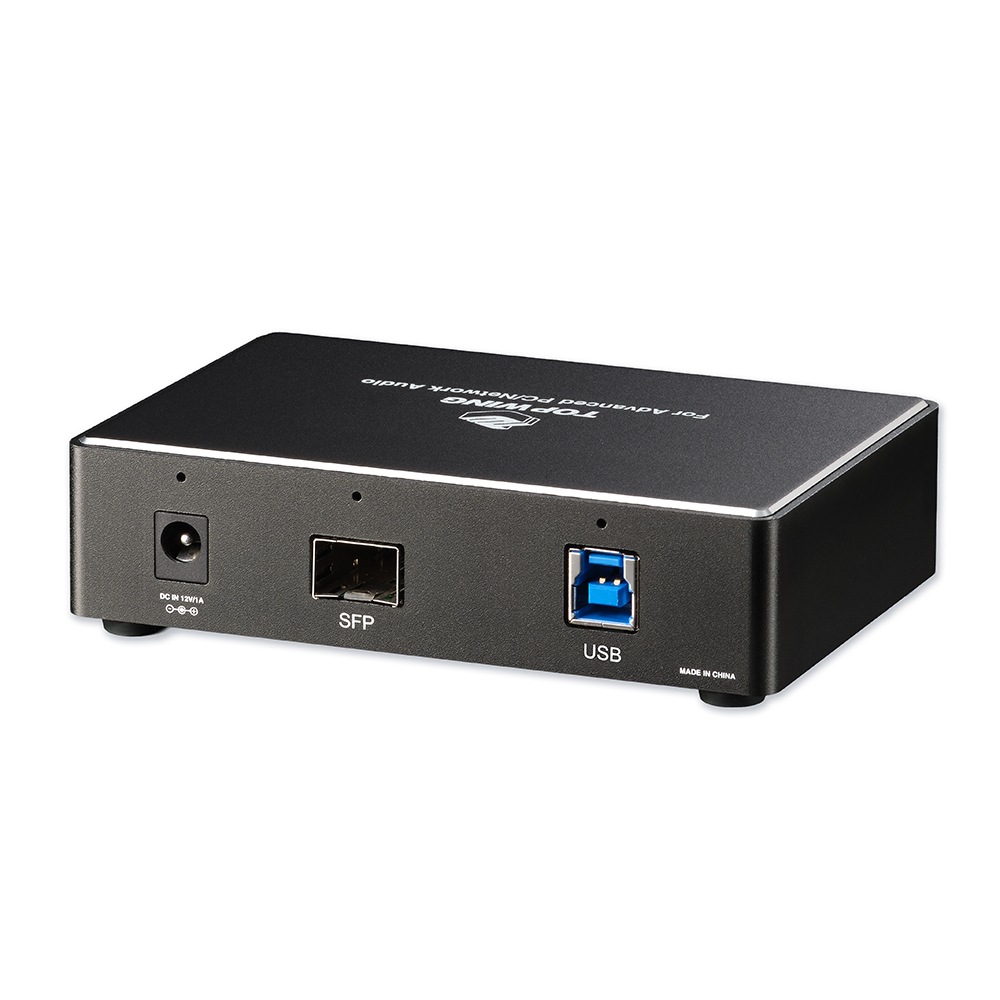

OPT USB Bridgeは、USBバスパワーとDC12V入力の両方に対応しています。2つの入力は自動的に切り替わり、常にDC12Vが優先される設計です。

USBコントローラー、USB-SFP変換の重要なパーツのクロックには、MEMSクロックを採用しました。ネットワークにおいてクロックは、短期安定性・長期安定性ともに重要です。しかしながら、一般的な水晶発振器では、外部からの振動によりドリフトが発生し、僅かではありますが通信のドロップ、速度の低下が発生する可能性があります。MEMSクロックは構造的に外部振動による影響を受けづらいため、音質面でも、微細な音の表現（マイクロダイナミクス）の向上に寄与します。

これまでSFPポートを使用するには、ネットワーク上流側・機器側の双方にメディアコンバーターを用意する必要がありました。OPT USB BridgeはUSBを活用してSFPポートを増設するという新たな選択肢を提案します。

対応確認機器（2025年6月現在）：
Roon OS搭載製品
Volumio Motivo, Rivo+, Rivo, Primo, Integro
Windows/Mac/iOS/iPadOS/Android
※上記OSを搭載している製品であっても、製品仕様によっては動作しない場合がありますので、ご購入の前にデモ機貸し出しサービスをご活用ください

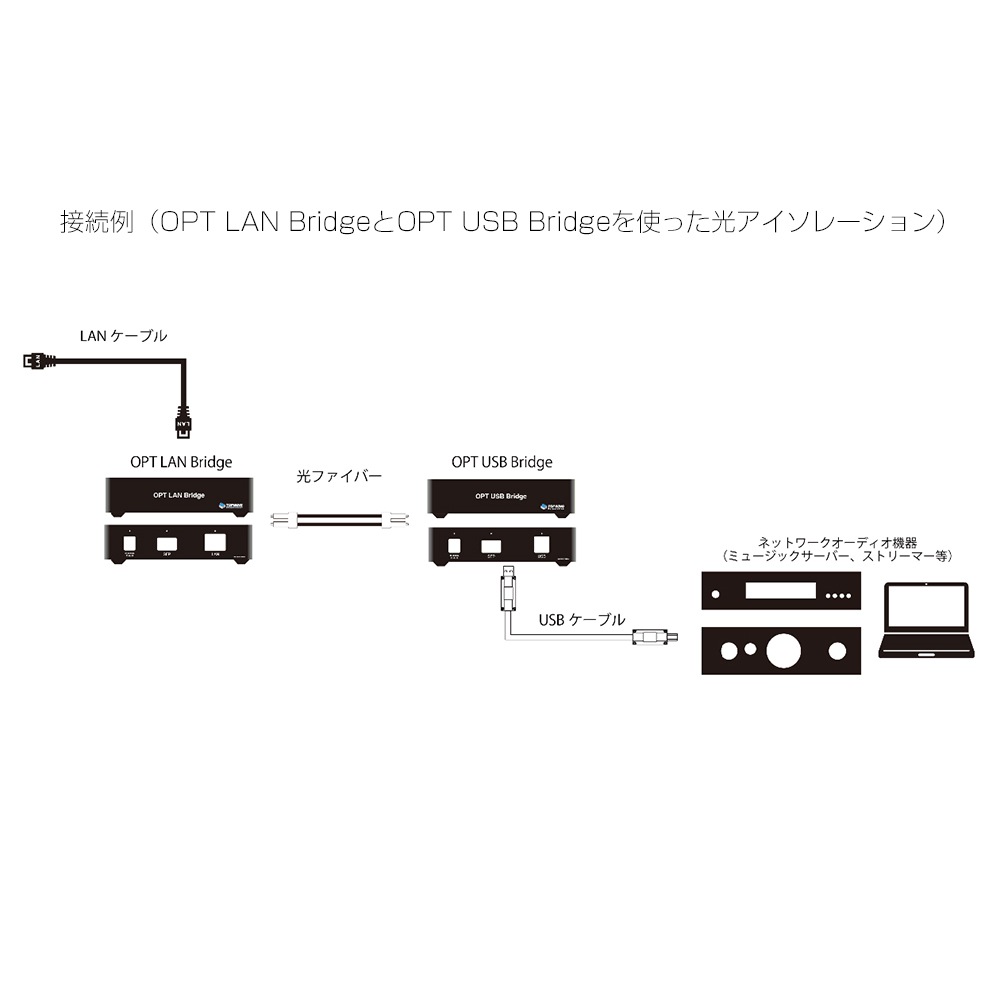

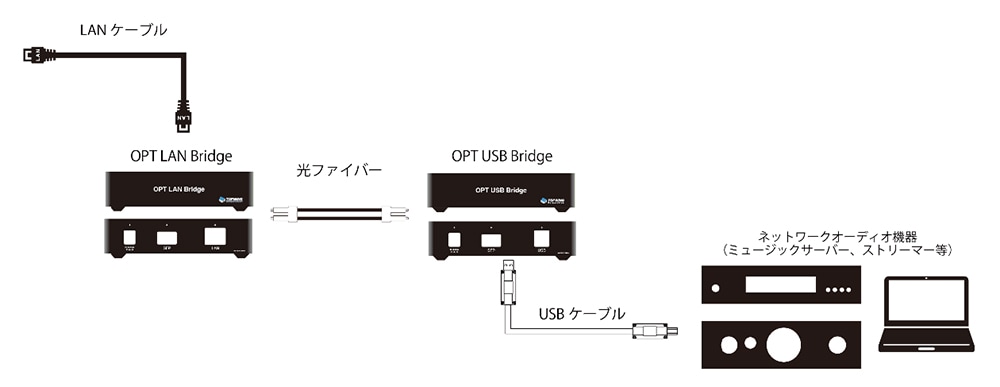

接続例（OPT LAN BridgeとOPT USB Bridgeを使った光アイソレーション）

仕様説明

※製品の仕様、外観などは予告なく変更されることがありますので、予めご了承ください。
